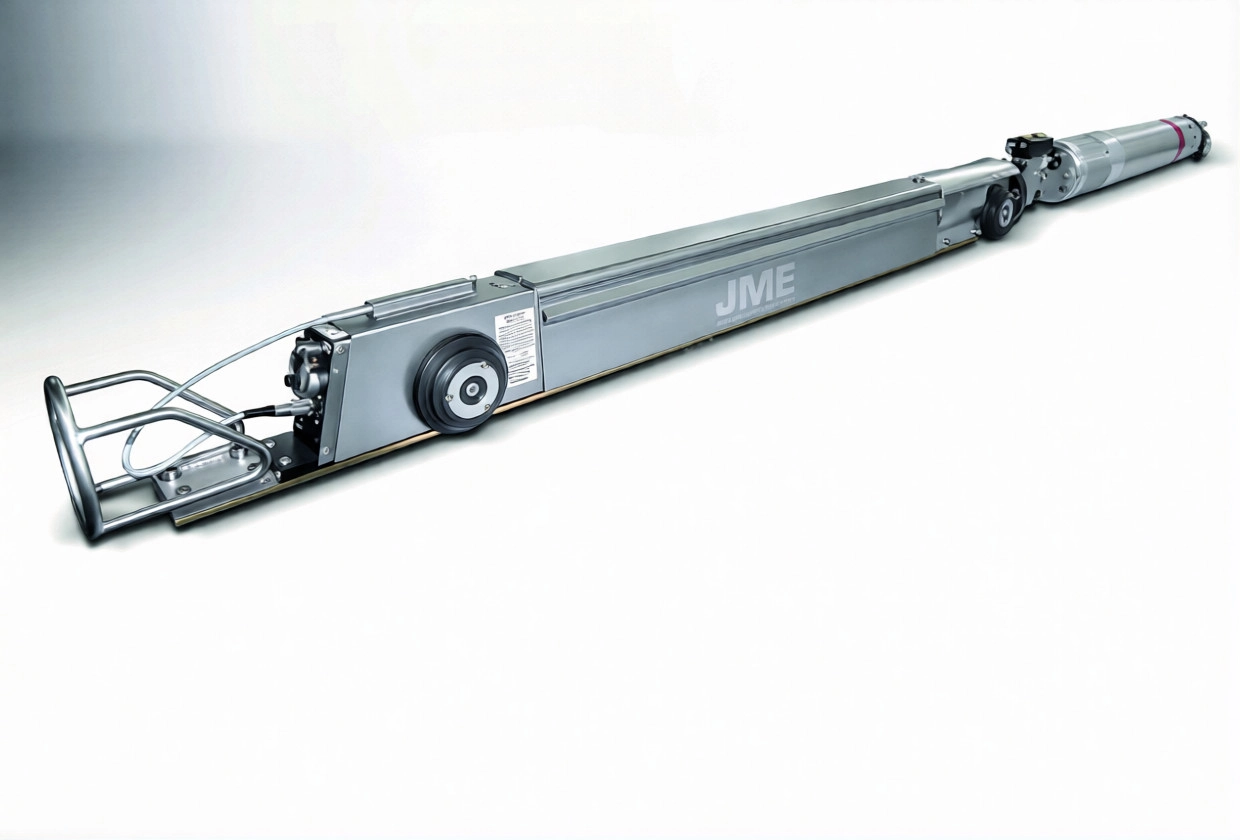

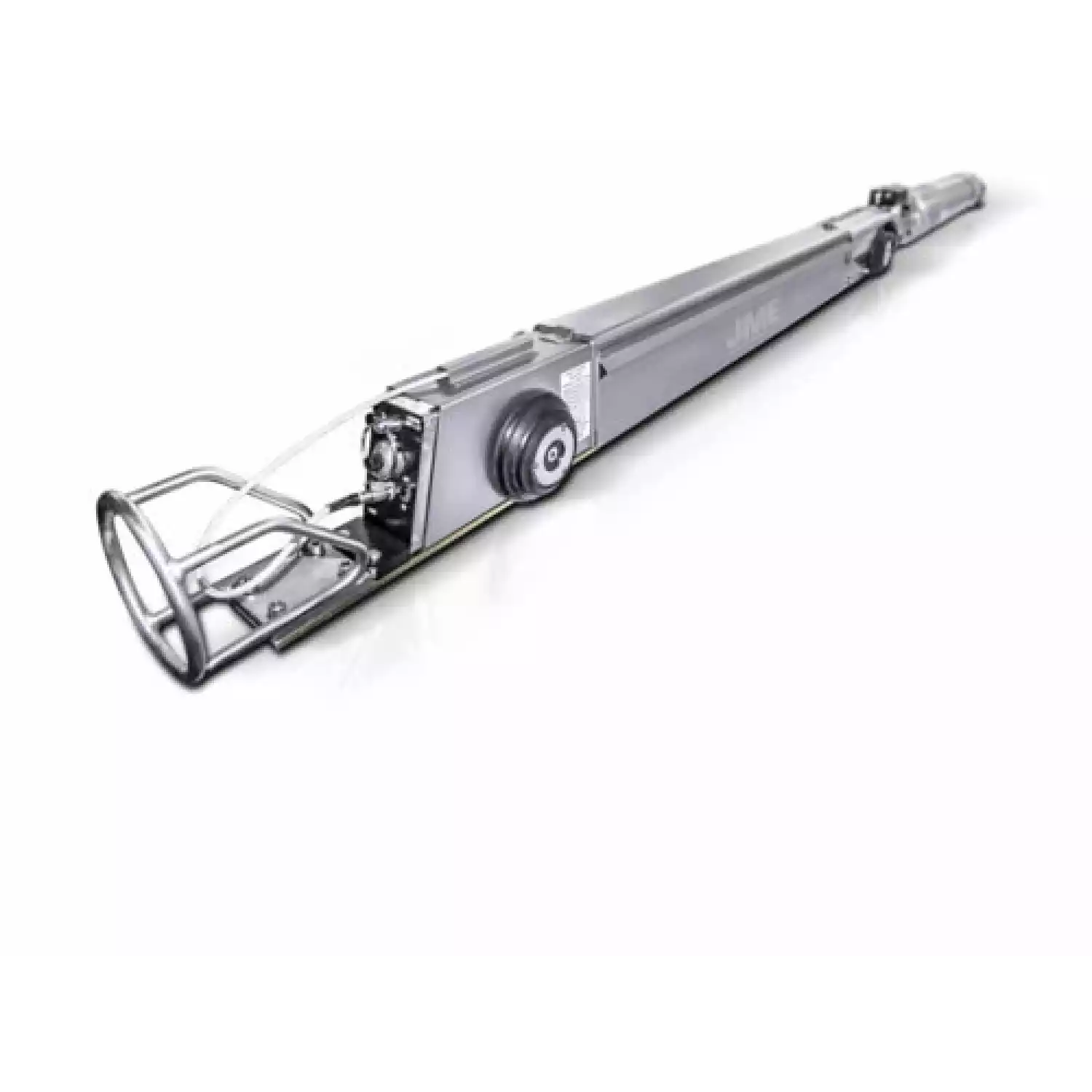

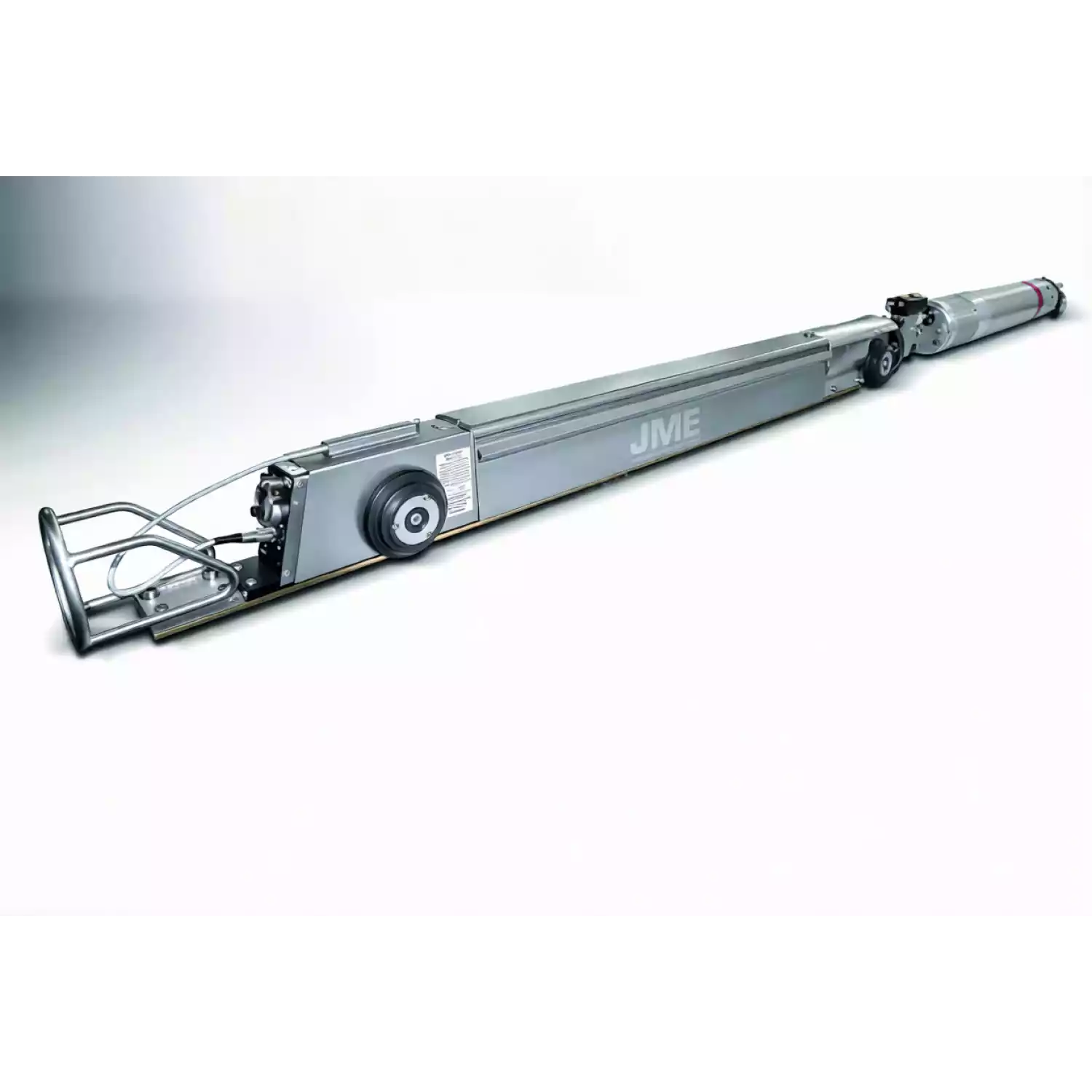

Рентгеновский кроулер JME MK 6 / 8

Тип оборудования: Кроулер рентгеновский, рентгенографический кроулер

Производитель: JME Ltd (Великобритания)

Серия: JME MK

Модель: JME MK 6-8

Гарантия: 1 год

Представляем вашему вниманию рентгенографические кроулеры JME 6” и 8 ”, которые имеют в комплекте поставки рентгенографические трубки 160, 180 и 220 кВ. Работая с рентгенографическими кроулерами JME 6” и 8” вы сможете проводить качественные контрольные исследования в трубопроводах с диаметром трубы от 135 до 500 миллиметров. Отдельное слово стоит сказать об электромагнитной системе управления рентгенографическими кроулерами JME 6” и 8”, использование которой при строительстве трубопровода в России и Казахстане дало очень хорошие результаты. Использование данной системы решает целый ряд проблем, среди которых тератогенное влияние на оператора при использовании изотопов.

Рентгенографические кроулеры JME 6” и 8” обладают рядом технических и функциональных преимуществ, которые открывают новые возможности исследований. Так, благодаря компактным размерам данных аппаратов, вы сможете осуществлять контроль труб с диаметрами, которые ранее не рассматривались как приемлемые. При работе с кроулерами JME 6” и 8” вы сможете подобрать подходящий под ваши запросы источник рентгеновского излучения: либо от 160 до 200 кВ, либо 20 кюри Иридий 192 изотопа (гамма). Для обеспечения наибольшей безопасности проведения исследований рентгенографические кроулеры JME 6” и 8” имеют функции противоразгона и дополнительное устройство эвакуации. Кроулеры работают от герметизированных свинцово-кислотных аккумуляторов. Наличие различных конфигураций кроулеров JME 6” и 8” определяет возможность соответствия аппаратов различным требованиям заказчиков. В целом следует выделить две основные группы кроулеров JME 6” и 8”, по типу используемого источника излучения: рентгеновский, в котором данную роль играют соответствующие генераторы рентгеновского излучения, и гамма – с источником гамма излучения.

ЭЛЕКТРОМАГНИТНАЯ СИСТЕМА УПРАВЛЕНИЯ

Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде.

Прекрасно зарекомендовала себя при строительстве трубопровода в РФ и Казахстане.

Снимает целый ряд дополнительных вопросов.

ХАРАКТЕРИСТИКИ

·         Компактные размеры Кроулеров позволяют делать внутренние панорамные рентгенограммы при диаметрах, которые раньше рассматривались как неприменимые к такой высокой технологии.

·         Выбор источников рентгеновского излучения – от 160 до 200 кВ, или 20 кюри Иридий 192 изотопа (гамма).

·         Питание – герметизированные свинцово-кислотные аккумуляторы.

·         Полностью дистанционное управление перемещением, остановкой и режимами излучения.

·         Мера безопасности включают в себя противоразгон и дополнительное устройство эвакуации.

·         Кроулеры JME MK2 6 и 8 производятся в нескольких разных конфигурациях, чтобы заказчик имел возможность выбрать лучший вариант, удовлетворяющий его нужды.

ДВА ОСНОВНЫХ ТИПА

· Гамма – используется источник гамма-излучения.

· Рентгеновский – используется соответствующий генератор рентгеновского излучения.

ГАММА МОДЕЛИ 6G, 8G
Модель	Для трубопроводов размером	Емкость батареи	Рабочее напряжение	Число блоков
6G	от 135 до 457 мм*	7 А/ч	24В	1
8G	от 135 до 457 мм*	12 А/ч	24В	1
РЕНГЕНОГРАФИЧЕСКИЕ МОДЕЛИ 6XA, 8XA
Модель	Для трубопроводов размером	Емкость батареи	Рабочее напряжение	Число блоков
6XA	от 135 до 370 мм*	7 А/ч	48В	2
8XA	от 210 до 457 мм*	12 А/ч	48В	2

*Использование дополнительного набора разделительных колес
ЗAМЕЧАНИЕ. Покупка дополнительного батарейного отсека и электронного блока управления дает возможность применять Кроулер в обеих указанных выше конфигурациях.
Рекомендуется использовать батареи 12 А/ч там, где это позволяет размер трубопроводов.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель	6 G, 8 G
Мин. внутр. диаметр трубопровода	135 мм (5.3")
Рекомендуемый макс. диаметр трубопровода	457 мм (18")
Блок питания	Свинцово-кислотные аккумуляторы
Тяговый электродвигатель	24 Вольт 200 Ватт
Скорость перемещения	12 метров (40 футов) в минуту
Макс. отклонение (чистый трубопровод)	45% (27° от горизонтали)
Торможение	Динамическое
Точность позиционирования при остановке	±5 мм (0.2")
Время экспонирования	0–60 минут (предварительно устанавливается)
Время задержки экспонирования	0–600 секунд (предварительно устанавливается)
Рабочая температура окружающей среда	От -20°С до +60°С
Контрольный изотоп	Цезий 137 (20 милликюри)
Источник излучения	Иридий 192 (20 кюри)
Длина Кроулера	1050 мм (41.3") (+ гамма-излучатель)
Вес Кроулера	(с источником питания 12 А/ч) 25 кг (+ гамма-излучатель)

Модель	6 XR	8 XR
Мин. внутр. диаметр трубопровода	135 мм (5.3")	178 мм (7")
Рекомендуемый макс. диаметр трубопровода	355 мм (14")	457 мм (18")
Вес Кроулера (вместе с источником питания)	28 кг + рентген. трубка	33 кг + рентген. трубка
Блок питания	Аккумуляторные свинцово-кислотные батареи
Тяговый электродвигатель	48 Вольт 200 Ватт
Скорость перемещения	12 метров (40 футов) в минуту
Макс. отклонение (чистый трубопровод)	45% (27° от горизонтали)
Торможение	Динамическое
Точность позиционирования при остановке	±5 мм (0.2")
Время экспонирования	0–60 минут (предварительно устанавливается)
Время задержки экспонирования	0–600 секунд (предварительно устанавливается)
Рабочая температура окружающей среда	От -20°С до +60°С
Источник излучения (панорамный)	ICM 180 кВ, Balteau 140, 160
Длина Кроулера	1350 мм (53.2") (+рентгеновская трубка)
Изгиб трубопровода	От 0 при мин. диаметре трубопровода до 10 D или более в зависимости от длины изгиба и диаметра трубопровода
