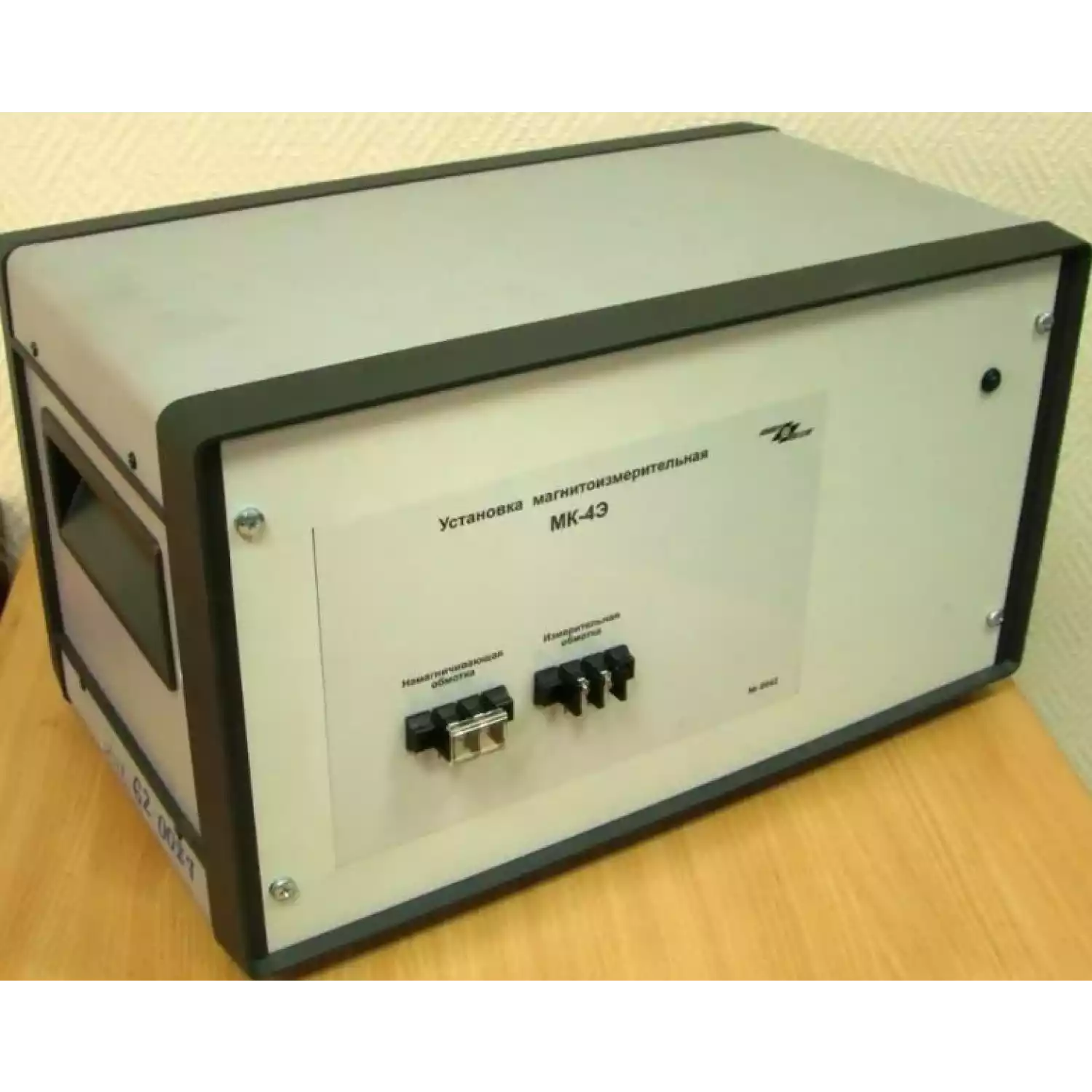

Установка магнитоизмерительная МК-4Э

Цена: 649950 руб.

Артикул: 2010

Производитель:

Тип оборудования: Установка магнитоизмерительная

Производитель: Россия

Серия: МК-4

Модель: МК-4Э

Описание: Переносной магнитный прибор для измерения магнитных характеристик материалов

Сертификаты:

• Сертификат о калибровке ГосСтандарта РФ.

Гарантия на установку магнитоизмерительную МК-4Э: 18 месяцев.

Назначение прибора:

Установка магнитоизмерительная МК-4Э предназначена для автоматического измерения удельных потерь и магнитной индукции кольцевых магнитопроводов и образцов, листовых образцов в аппарате листов, полос в аппарате Эпштейна при частотах 50Гц, 60Гц и 400Гц взамен установок У5021, У5033, У5057 и аналогичных.

Технические характеристики установки МК-4Э:

1. Размеры кольцевых магнитопроводов и образцов:
   Внутренний диаметр от 10 мм, наружный от 12 мм.
2. Размеры листовых образцов:
   длина от 400 до 750 мм, ширина - не менее 60% ширины окна соленоида,
   толщина - от 0,27 до 1.0 мм.
   Допускается измерение образцов других размеров.
3. Размеры полос:
   длина от 280 до 500 мм, ширина - 30 мм, толщина от 0,1 до 1,0 мм.
4. Материал образцов - электротехнические стали 3405, 3406, 3408 и другие.
5. Измеряемые характеристики кольцевых магнитопроводов и образцов:
   - динамическая кривая намагничивания Bm(Hm);
   - динамическая петля гистерезиса B(H);
   - амплитудная индукция Bm;
   - динамическая коэрцитивная сила Hc;
   - остаточная индукция Br;
   - проницаемость m;
   - удельные потери Pуд;
   - индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м;
   - удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т.
6. Измеряемые характеристики листовых образцов:
   - динамическая кривая намагничивания Bm(Hm);
   - динамическая петля гистерезиса B(H);
   - индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м;
   - удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т.
7. Измеряемые характеристики полос:
   - динамическая кривая намагничивания Bm(Hm);
   - динамическая петля гистерезиса B(H);
   - индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м;
   - удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т.
8. Относительная погрешность измерений колец и полос для доверительной вероятности
   0.95, не более:
   - для индукции 0.0001-0.01 Т +5 %,
   - для индукции 0.01-1.2 Т + 3 %,
   - для индукции 1.2-2.0 Т +1.5 %;
   - для удельных потерь +2.5 %.
9. Относительная погрешность измерений листов для доверительной вероятности 0.95,
   не более:
   - для индукции B +3 %;
   - для удельных потерь Руд +3 %.
10. Эксплуатационные характеристики электронного блока:
    - напряжение питания, В, от сети 220 + 22;
    - потребляемая мощность при питании от сети, ВА, не более 600;
    - габаритные размеры, мм, 510х150х300;
    - масса, кг, не более 15.
11. Установка обеспечивает технические характеристики в пределах нормы через 5 минут после
    включения.
12. Установка допускает непрерывную работу в течение 8 часов и более.

Комплект поставки устройства МК-4Э:

• Электронный измерительно-управляющий блок и источник намагничивающего тока в едином корпусе;
• Компьютер;
• Носитель с программным обеспечением;
• Руководство по эксплуатации;
• Сертификат калибровки Госстандарта РФ;
• Контрольный образец.

Варианты исполнения:

• для кольцевых магнитопроводов;
• для аппарата Эпштейна;
• для аппарата листов.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
